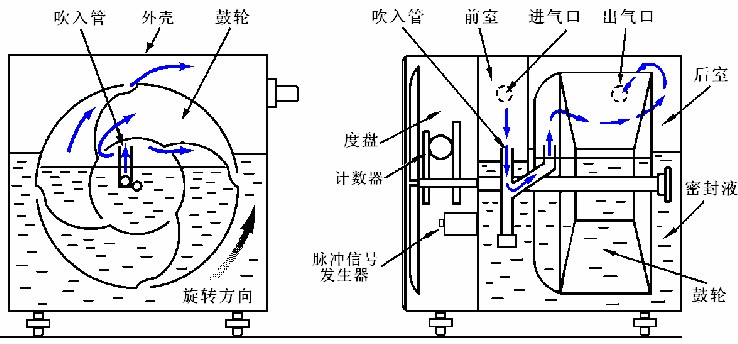

濕式氣體流量計由外殼體、計量鼓輪、計數機構及表盤等組成。濕式氣體流量計殼體內盛有低粘度油或清水作為封液，計量鼓輪直徑的3/5浸入在液體中，隨氣體流入和流出作順時針轉動。計量鼓輪呈圓筒形，由4組葉片分隔成互不通氣、理論容積相等的曲折計量容腔，轉軸水平擱置在前后外殼端蓋中心。濕式氣體流量計計量鼓輪后端蓋與葉片組成一個進氣室，開口處是計量腔的進氣口，前端面葉片開口處是計量腔的排氣口。濕式氣體流量計外殼頂部有一組儀表水平基準器，側面設有液位高度基準器。濕式氣體流量計工作時，利用進出口間的氣體壓差力，推動計量鼓旋轉。夾裝在計量鼓主軸上的指針和主動齒輪隨轉筒同步轉動，經一定速比的從動齒輪傳動，將計量鼓的旋轉次數轉換成容積，由機械計數器累積計量。電子式高精度濕式氣體流量計還配裝溫度計、壓力計、數字信號接口。
濕式氣體流量計在氣體計量過程中，鼓輪轉軸與鼓輪同步轉動，通過磁性傳動機構，帶動安裝在前面板的指針以及軸上的旋轉編碼器或機械計數器，并在刻度盤和積算儀上同步顯示流出的體積值。
